Jakie są rodzaje głębokich części rysunków i jakie są ich funkcje?

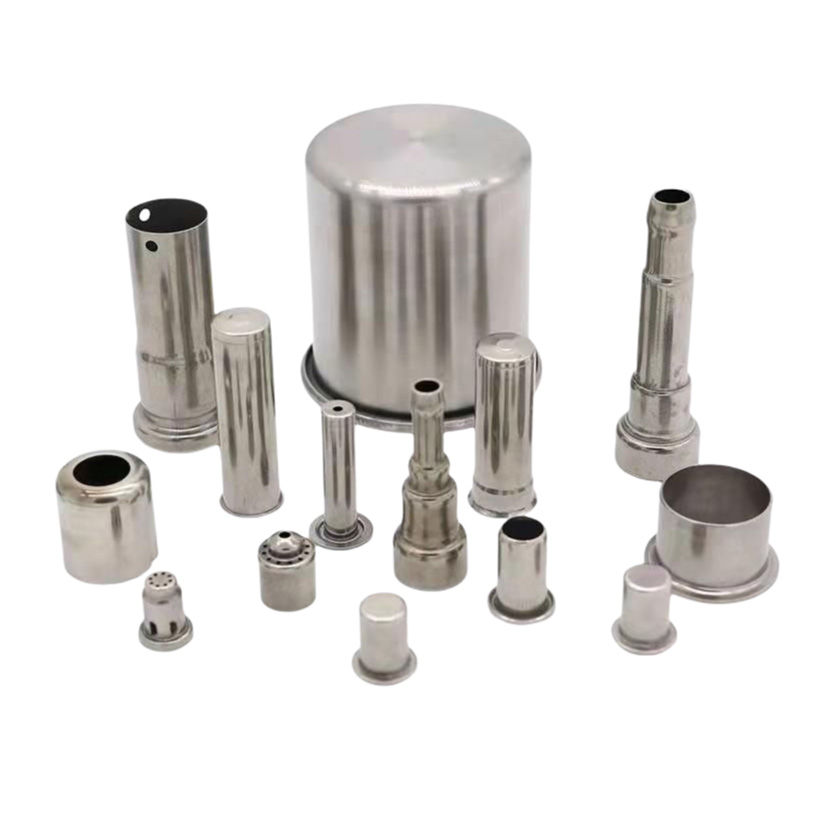

Głębokie części rysunkowesą pustymi częściami wykonanymi z arkuszy metalowych przez jedno lub więcej głębokich stemplowania matrycy. Godną uwagi cechą jest to, że głębokość jest większa niż średnica (lub szerokość). Wspólne typy i funkcje obejmują:

Części cylindryczne (takie jak puszki, wkładki do kubka termos): używane głównie do produktów pojemników, wymagające jednolitej grubości ściany, dobrego uszczelnienia, zdolności do wytrzymywania ciśnienia wewnętrznego lub zapewnienia przestrzeni do przechowywania oraz posiadania zarówno lekkich, jak i wytrzymałościowych zalet.

Części kwadratowe/prostokątne (takie jak skorupy akumulatora, niektóre skorupy urządzeń elektrycznych): powszechnie widoczne w strukturze skorupy/ograniczania urządzeń elektronicznych lub komponentach przemysłowych, co ułatwia regularne rozmieszczenie elementów wewnętrznych, zapewniając jednocześnie ochronę mechaniczną i wyglądu.

Części specjalne (takie jak abażury samochodowe, złożone zakrzywione osłony powierzchni): dostosowane do usprawnionych lub funkcjonalnych wymagań dotyczących stylizacji określonych produktów (takich jak części motoryzacyjne, panele urządzeń domowych), zarówno z estetyką, jak i dopasowanie przestrzenne.

Części kołnierzyków (narysowane części z kołnierzami, takimi jak siedzenia złącza rur): kołnierze zapewniają powierzchnie połączenia lub zbrojenia (takie jak mocowania śrub, interfejsy spawalnicze), odpowiednie dla systemów rurociągowych lub części do montażu.

Schodowe części (części w kształcie lufy o wielopoziomowych zmianach średnicy, takie jak obudowy cylindra): spełniają wymagania struktur wielowarstwowych lub funkcji segmentowanych (takich jak magazynowanie cieczy, instalacja segmentowa) oraz jednoetapowe formowanie redukują procesy spawania lub montażu.

Głębokie części rysunkowesą szeroko stosowane w samochodach (zbiorniki paliwa, patelniach olejowych), urządzeniach domowych (wkładki, skorupy), opakowaniach (metalowe puszki), elektronice (osłony osłonowe, skorupy akumulatorów) i innych polach z zaletami jednoczęściowej formowania, wysokiego wykorzystania materiału, dobrej wytrzymałości i silnego uszczelnienia, osiągania lekkiej, wydajnej produkcji i funkcjonalnej integracji.

Głębokie części rysunkowePowszechnie obsługuje nowoczesny przemysł z unikalnymi zaletami procesu. Ten rodzaj części znacznie poprawia wytrzymałość materiału poprzez odkształcenie zimna, osiągając te same wymagania dotyczące ciśnienia za pomocą cieńszych materiałów i znacznie zmniejszając ciężar produktu. W polu motoryzacyjnym systemy paliwowe, komponenty wydechowe i obudowy układu skrzyni biegów polegają na ich wysokiej precyzyjnej uszczelnianiu; Przemysł opakowań jest używany w szczelnych zbiornikach (takich jak puszki w sprayu i puszki żywnościowe), aby zapewnić pełną grę funkcji bariery przeciw penetracyjnej. Sterylne pojemniki w urządzeniach medycznych, liniowcach urządzeń domowych i urządzeniach sprzętowych (takich jak naczynia kuchenne ze stali nierdzewnej) również korzystają z higieny i trwałości ich jednoczęściowego formowania.

Wysoka wydajność procesu produkcyjnego jest szczególnie znakomita. Pojedyncze tłoczenie może zakończyć złożone geometryczne kształty, a przy pomocy zautomatyzowanych linii produkcyjnych można osiągnąć szybką wydajność dziesiątek kawałków na minutę. Jednocześnie wskaźnik wykorzystania materiału w procesie głębokiego rysowania zwykle przekracza 70%. Poprzez rozsądny układ szybkość złomu jest znacznie zmniejszona, a koszt jest skutecznie kompresowany w produkcji na dużą skalę. Stało się niezastąpioną technologią podstawową do produkcji precyzyjnych metalowych skorup.
